轻轨地质灾害监测系统直流远供方案

轻轨地质灾害监测系统直流远供方案

项目背景：

某城市为盘活城市区域经济，新建城郊轻轨，沿线相邻两站最长一段间距为9.6公里，轨道穿越一段小山洞，路面部分为高架桥，桥梁跨越一湖面，横风较大，沿线布置了大量的地质灾害监测点，监测轨面异物（异常）、接触网异物（异常）、周界入侵、沿线山体状况、风力监测等，监测数据通过通信光缆传输，返回站点监测台和调度中心监测平台；沿线约每隔150M左右设置一个监测点，每个监测点最大功率约50W，监测设备工作电压:DC24V/12V；沿途只有轻轨车站设有变电站。

供电：AC220V；第一监测点离配电房0.9KM，两端供电，单一回路监测点数量约（9.6/2-0.9）*1000/150=26个点，总功率约为1300W

传统配电方案：

AC220V~230V，末端电压AC200V，监控设施自带适配器，按简易计算线径公式S=IρL/（ΔU/2）；I=50W/220V*26≈5.9A；铜的电导率ρ=0.0175；供电距离约4800M，压差ΔU≈22V；则S=5.9*0.0175*4800/11≈45.12mm²,

取整至少选择3*50mm²线缆！

亿邦通联配电方案：

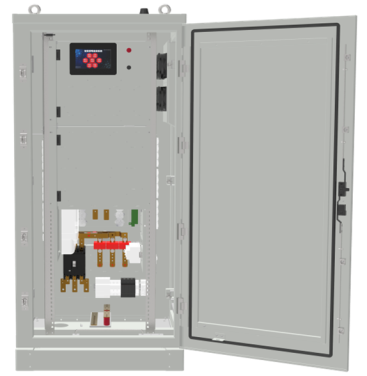

局端采用亿邦通联智能直流远供系统，输入AC220V输出DC200~750V；

终端采用亿邦通联智能适配器：输入DC200~700V输出DC24V

按简易计算线径公式S=IρL/（ΔU/2）

供电距离4800,压差ΔU≈200V，平均电流I=50W/400V*26=3.25A

S=3.25*0.0175*4800/100=2.73mm²

取整选择2*4mm²线缆即可！
